随着电动汽车、清洁能源存储及便携式电子产品的快速生长 ，开发与之相匹配的兼具高能量、高功率、长寿命的电化学储能器件成为现在的迫切需求。超等电容器又称电化学电容器 ，是现在最主要的储能装置之一 ，其数秒内的快速充放电、上万次的循环寿命、百分之百的充放电效率及高的清静性是锂离子电池等二次电池所无法相比的。但低的能量密度限制了超等电容器在消耗电子、电动汽车、智能电网、清洁能源等领域的进一步应用。怎样在坚持超等电容器高功率、长寿命的条件下提高其能量密度是目今亟待解决的问题。
通过研究种种碳基超等电容器中电极质料的电位随充放电历程的转变纪律 ，中国科学院金属研究所沈阳质料科学国家(团结)实验室先进炭质料研究部的科研职员发明造成超等电容器低能量密度的泉源之一是组装成器件后正、负电极无法在最优的电位窗口下事情 ，因此能量密度很低。为相识决这一问题 ，他们提出了接纳电化学电荷注入(ECI)来改变电极质料的外貌电化学结构 ，从而调控正、负电极质料的电化学电位到最佳初始电位的要领 ，如图1a所示。将调控后的正、负电极组装成超等电容器 ，如图1b, c所示 ，正负极在充电历程中同时抵达电解液可用电位的上下限 ，极大地提高了超等电容器的事情电压和比容量。由于超等电容器所贮存的能量与事情电压和活性子料的容量成正比 ，因此其能量密度大大增添 ，如图1d所示。该要领具有普适性 ，现在已经在多种碳基超等电容器上验证有用。特殊是以石墨烯作为活性子料的石墨烯锂离子超等电容器在调控后 ，不但坚持了超等电容器的高功率特征 ，并且能量密度凌驾镍氢电池并靠近锂离子电池水平 ，展现出极大的应用远景。相关研究效果在《应用化学》(Angewandte Chemie International Edition, 2013, 52, 3722-3726)上揭晓 ，并被该杂志选为“Hot Paper”。
然而 ，关于石墨烯锂离子超等电容器而言 ，陪同着能量密度的大幅提高 ，随之而来的是其循环使用寿命的下降(1000次循环衰减25%)。通过监控和剖析正负极的事情区间发明 ，正电极和电解液在1.5V-1.0V(vs. Li/Li+)区间一连的副反应导致了低的循环寿命。为相识决这一问题 ，接纳电化学预包覆的要领(PEC)通过二氟草酸硼酸锂(LiODFB)的剖析在正电极外貌预先包覆一层纳米标准的�；げ� ，如图2a所示 ，该�；げ憔哂械缱泳刀胱拥纪ǖ奶卣� ，因而不但可以阻遏活性子料与电解液的直接接触剖析 ，并且可以包管电极中高的离子扩散和传输。图2b为一样平常石墨烯锂离子超等电容器和接纳PEC处置惩罚石墨烯正极的锂离子超等电容器的组装示意图。与一样平常的石墨烯锂离子超等电容器相比 ，接纳PEC处置惩罚石墨烯正极的锂离子超等电容器不但展现出优异的能量密度和高的功率特征(图2c) ，并且循环稳固性更佳(每次循环衰减量仅为0.011%) ，如图2d所示。相关效果被《先进能源质料》(Advanced Energy Materials, 2015, DOI: 10.1002/aenm.201502064)吸收揭晓。
同时 ，怎样设计适用化的电芯结构来实现上述锂离子超等电容器手艺同样至关主要。为此提出了锂离子超等电容器的智能电芯设计思绪。在组装锂离子超等电容器的同时 ，基于该设计开发出一系列智能功效 ，如图3所示。相比于古板的超等电容器电芯(图3a) ，智能电芯引入了锂电极和两个电压传感器(图3b)。其智能功效示意图如图3c所示 ，(1)提升能量密度：锂电极作为电压调理器可在电芯中有用地实现电位调控 ，获得高能量密度 ，如图3d所示。(2)清静监控：内置的电压传感器V1和V2实时监控正负极的事情状态 ，可提高电芯的清静性 ，如图3e所示 ，当正极事情电位凌驾电解液的清静区间 ，V2即自动报警 ，器件服役终止 ，从而可以有用阻止清静隐患的爆发。(3)容量自恢复：关于保存清静隐患的电芯 ，可以通过锂电极电压调理器来有用地实现自修复 ，如图3f所示 ，经由自修复的电芯(SLIC-R)可以正常事情和使用。故该手艺阻止了废旧电芯处置惩罚带来的资源和情形问题。相关效果在《能源贮存质料》(Energy Storage Materials, 2015, 1, 146-151)上揭晓。
近年来 ，先进炭质料研究部在高能量密度超等电容器用碳质料及器件设计方面开展了一系列事情 ，特殊是受邀为《能源贮存质料》(Energy Storage Materials)撰写了该领域生长的展望性论文 ，相关效果受到海内外偕行的关注。上述事情获得了国家纳米重大研究妄想、国家自然科学基金委及中科院战略先导项目等的鼎力大举支持。

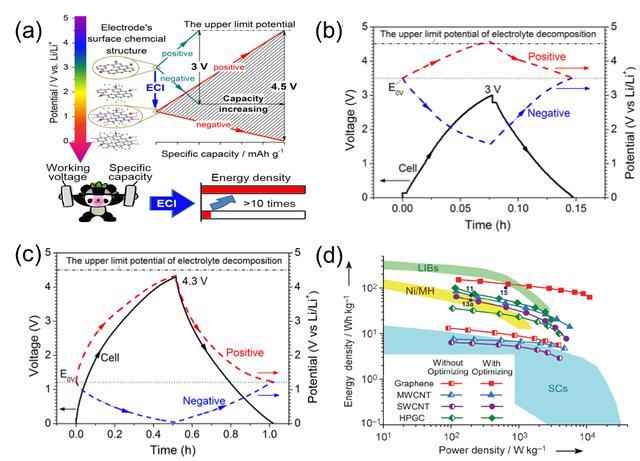

图1 (a)电位调控和通过电位调控提高明级电容器能量密度的原理示意图;(b)未调控的石墨烯锂离子超等电容器的电化学特征;(c)调控后的石墨烯锂离子超等电容器的电化学特征;(d)种种碳基锂离子超等电容器的能量密度-功率密度图。

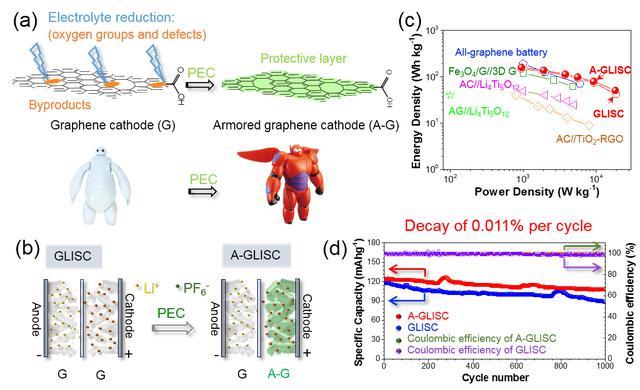

图2 (a)电化学预包覆(PEC)要领原理示意图;(b)石墨烯锂离子超等电容器(GLISC)和接纳PEC处置惩罚石墨烯正极的锂离子超等电容器(A-GLISC)的结构示意图;(c)PEC包覆后的石墨烯锂离子超等电容器的能量密度-功率密度图;(d)PEC包覆后的石墨烯锂离子超等电容器的循环寿命及库伦效率。

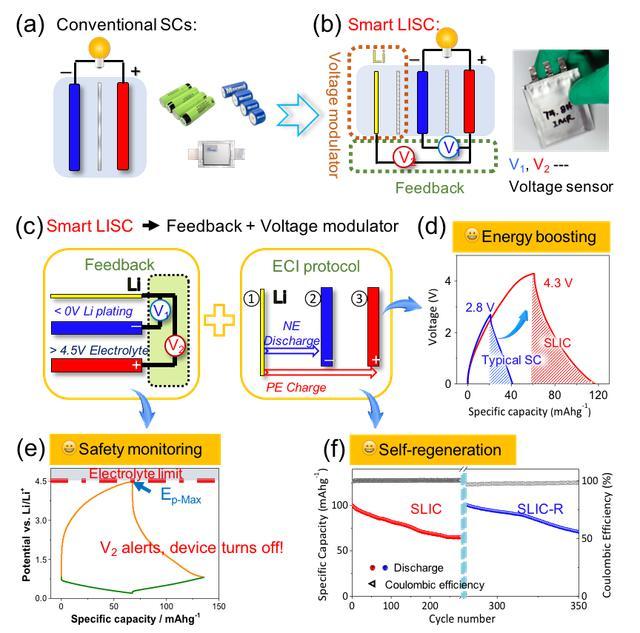

图3 (a)一样平常超等电容器的结构示意图;(b)智能锂离子超等电容器的结构示意图及实物照片;(c)智能锂离子超等电容器的功效原理示意图;(d, e, f)智能功效: (d)对锂离子超等电容器举行电位优化 ，以提高能量密度;(e)对锂离子超等电容器举行清静监控;(f)锂离子超等电容器的容量自恢复。
